適用范圍Scope of application

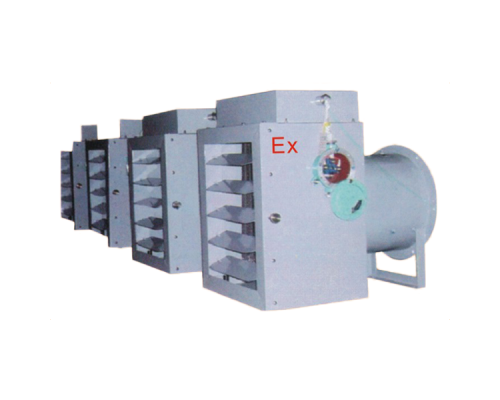

風道式氣體電加熱器主要用千工業風道、房間采暖、大型廠區車間取暖，烘房以及對通道內空氣進行循環加熱，提高空氣溫度達到采暖效果，此產品根據結構特征可分為電熱殼散熱和翅片管散熱。

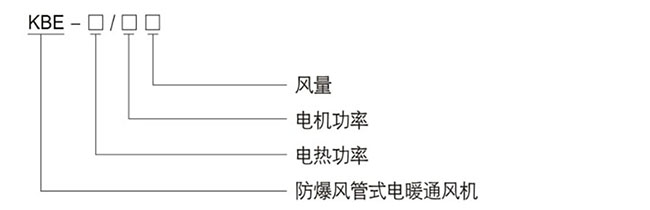

型號含義Model meaning

產品特點Features

1、生產標準：GB3836.1 -3-2000及JB/T2379-93

2、 防爆等級：Exd IIBT1-T4

3、防護等級：IP54

4、 此產品為框架式避板結構，內設超溫保護裝籃。如加熱溫度較高且>120宅，接線盒與加熱器之間須設笠隄熱區或散熱區，且電加熱器元件表面應設翅片散熱結構，低、 中溫風道加熱器無須設置隔熱區或散熱區且電加熱器元件表面自然散熱，電氣控制與風機須聯動，先啟動風機再啟動電加熱器；先斷電加熱器后斷風機。時間差須大千2mm。

5、控制方面：在風機與加熱器之間設一 聯動裝置， 以確保加熱器。起動需在風機工作之后進行，在加熱器停止工作后，風機必須延時3分鐘以上，以防止加熱器過熱而損壞，在單回路接線方面必須符合NEC標準。每一 支睡電流不得超過48A。風道加熱器加熱的氣體壓力一 般不超過0.3kg/cm2,如果超過以上壓力規格，請選用循環式加熱器。風道的風量風速低于進口溫度20宅，如超過這個溫度最低流速應提高。

根據爆炸環境出現的頻率和持續的時間把危險場所劃分為不同的區域。

● 氣體場所分為三個區域：0區、1區和2區：

爆炸性環境中的爆炸混合物以氣體、蒸氣或薄霧形式連續出現或長時間存在的場所。

在正常運行時，爆炸性環境中可能出現氣體、蒸氣或薄霧形式的爆炸性混合物的場所。

在正常運行時，爆炸性環境中不太可能出現氣體、蒸氣或薄霧形式的爆炸性混合物，如果出現也只是偶爾發生并且短時間存在的場所。通常情況下，“短時間”是指持續時間不多于 2 個小時。

在正常運行過程中可燃性粉塵連續出現或經常出現，其數量足以形成可燃性粉塵與空氣混合物和/或可能形成無法控制和極厚的粉塵層的場所及容器內部。

在正常運行過程中，可能出現粉塵數量足以形成可燃性粉塵與空氣混合物但未劃入 20 區的場所。該區域包括，與充入或排放粉塵直接相鄰的場所、出現粉塵層和正常操作情況下可能產生可燃濃度的可燃性粉塵與空氣混合物的場所。

在異常條件下，可燃性粉塵云偶爾出現并且只是短時間存在、或可燃性粉塵偶爾出現堆積或可能存在粉塵層并且產生可燃性粉塵空氣混合物但未劃入21 區的場所。如果不能保證排除可燃性粉塵堆積或粉塵層時，則應劃分為 21 區。
