充砂型防爆控制箱構造與添充原材料表明

充砂型防爆控制箱添充原材料：

充砂型防爆控制箱是由添充原材料來確保防爆控制箱的防爆型安全系數的，因此，采用適合的原材料是尤為重要的。目前經常采用純粹的石英沙?；蚴⒉Ａьw粒物做為這類添充原材料；顆粒物的粒度分布尺寸應當在0.6-1mm范圍之內。

為確保添充原材料具備非常好的電氣設備介電強度能，添充原材料在添充以前應當開展電氣設備抗壓強度實驗：

（1）在實驗時，添充原材料應當在溫度為(21±2)℃、空氣濕度為46％～56％的自然環境中儲放28h；

（2）實驗選用如圖所示8.1如圖的電級系統軟件。被試原材料將電級埋藏起來，原材料遮蓋電級的薄厚在每個方位上也不低于12ram；

（3）隨后，實驗工作人員將1500V(偏差為+5％)的交流電壓釋放在電級上；

（4）倘若實驗中測出的添充原材料的走電電流量不超12“A”，就能夠覺得這類原材料符合規定。

充砂型防爆控制箱溫度限定：

1、在明確充砂型防爆控制箱的溫度等級時，不但要考慮到機器設備機殼的環境溫度，并且也要考慮到機殼內部添充原材料5mm最深處的溫度。在考慮到這種溫度時，設計方案工作人員應當充足估算到將會產生的故負荷對溫度導致的危害；

2、在充砂型防爆控制箱中，設計方案工作人員應當設定限溫保護器，避免機器設備內部的溫度超出標值；

3、溫保護器能夠選用熱電阻等溫度傳感器元器件做為控制器，當檢驗的溫度貼近標值時，限溫設備產生；聲光報警器，并斷開開關電源；還可以選用熱斷路器做為維護元器件，這時，熱溶體應當密封性在夾層玻璃或口瓷做成的外殼內；

充砂型防爆控制箱預估常見故障短路容量：

當充砂型防爆控制箱的供電系統工作電壓不超出350V時，它的預估常見故障短路容量不應當超過3000A?？墒牵隗{壓的狀況下，這一預估常見故障短路容量將會會超過3000A。

在充砂型防爆控制箱的電源電路中，設計方案工作人員能夠設定1個限流階段，用于限定預估常見故障短路容量R超過斷路器的較大開斷工作能力。比如：應用變阻器就能夠做為那樣的限流階段。這時，變阻器的額定電流應當為：

1、額定電壓：1.6×1.71；

2、最大功率：1.6×(1.71)2R；

3、釋放的較大工作電壓：

在其中L——斷路器熔斷體的額定電壓(A)；

R—限流階段變阻器的阻值(Q)；

u—機器設備的最大工作電壓(V)。

當應用變阻器來限定預估常見故障短路容量時，相關變阻器阻值的有關測算。

充砂型防爆控制箱機殼構造

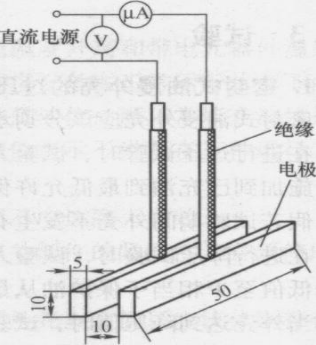

圖 添充原材料的介電強度實驗

V一直流電壓表“A一微安表

1、充砂型防爆控制箱的機殼被稱作“充砂機殼”，應當具備必須的沖擊韌性。一般來說，充砂機殼是由冷軋鋼板或塑膠材料做成的，因而，務必承擔機械設備沖擊試驗，并且在開展沖擊試驗時要應用高風險級別的沖擊性動能(參加第2章)。除此之外，充砂機殼還應當承擔機殼沖擊韌性的交流耐壓試驗；

2、充砂型防爆控制箱的防水等級最少為國家行業標準GB4208《外殼防護等級(IP編碼)》中要求6IP54。當機器設備應用在清理、干躁的屋子里時，防水等級容許高于IP43。倘若防水等級為IPl54或是更高一級，那麼，這類機器設備還應當設定吸氣設備。在所配備的吸氣設備中還應當置放某些適合的防潮劑，以避免體內濕氣根據吸氣設備進到添充原材料中危害介電強度能；

3、充砂型防爆控制箱的全部聯接位置的較大空隙，都應當最少比常用的添充原材料的最少規格0.02rnl-12。那樣的規格能夠避免添充原材料產生外露；

4、充砂型防爆控制箱的內裝電子器件能夠是電子線路、控制器、斷路器、汽車?yán)^電器、安全文化型機器設備、關系機器設備和電器開關等，可是，在這種電子器件中全部電容器的儲動能不應當超出30J。原家用電器和電瓶在沒有采用適合的安全防護對策時不容許應用在充砂型防爆控制箱內，由于鋰電池電解液的泄露會危害添充原材料的介電強度能；

充砂型防爆控制箱添充間隔：

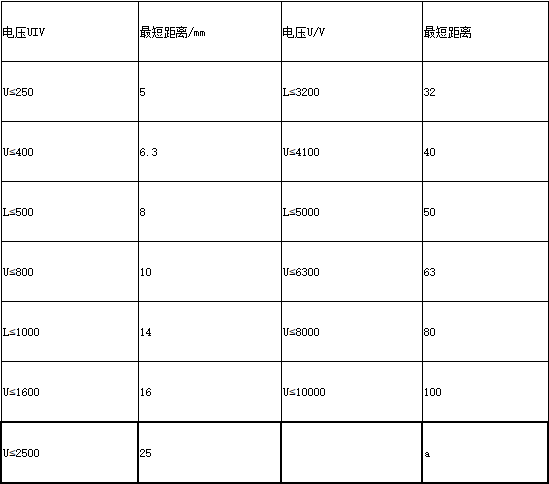

1、前邊早已講過，將感應起電零配件埋進添充原材料內必須深度1，是確保不產生外界引燃的這項關鍵的方式。添充間隔指的就是說這類“深度1”，這是感應起電零配件與絕緣層構件、感應起電零配件與機殼內則面中間根據添充原材料的最短路線。這一最短路線應當合乎表格中的標值；

2、在充砂型防爆控制箱內，有時候因此安裝某些含有小圓孔腔的元器件，比如小型繼電器。這類元器件經常有個密封性的機殼，用于避免外交進到元器件內消弱它的作用。在這種情況下，這類元器件的機殼、表層與充砂型防爆控制箱機殼的內表層中間根據添充原材料的間距(薄厚)不應當?shù)陀冢?/span>

①當元器件機殼內容積低于或相當于3era3時，表格中如圖的相對標值。

②當元器件機殼內容積超過3cm3而低于或相當于40cm3時，表格中如圖的相對標值，可是最少 16cm3

一般來說，充砂型防爆控制箱內部將會出現的密封性機殼的內容積不必超過40cm3。

這兒應當非常強調的是，雖然充砂型防爆控制箱的可用額定電壓不應當超出1500V，可是，還是列舉了超過1500V的將會出現的工作電壓。這關鍵是充分考慮，當機器設備內部產生常見故障時可導致內部部分的工作電壓上升，及其有某些機器設備在啟動時必須鼓勵的髙壓單脈沖工作電壓(比如熒光燈管起動器或觸發器)。因而，在挑選工作電壓等
